Definisi Struktur Sistem Tilam TPE

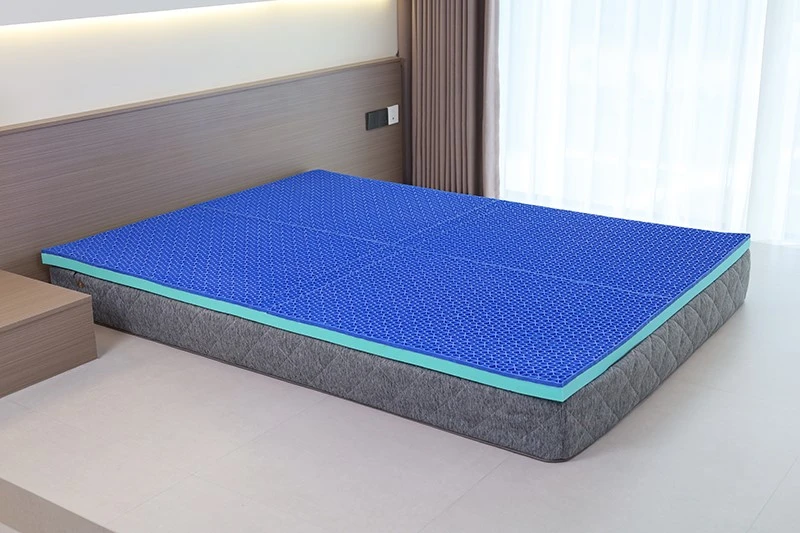

Tilam TPE ialah sistem sokongan elastomer teracu yang terdiri daripada teras elastomer termoplastik, zon sokongan bersegmen dan lapisan tekstil permukaan. Struktur dalaman biasanya termasuk berbilang-taburan ketumpatan zon, rongga aliran udara dan beban-rusuk yang terbentuk semasa pengacuan suntikan.

Di Rina, struktur tilam direka bentuk dengan zon sokongan yang berbeza: zon pelepasan bahu dengan ketumpatan berkurangan (kekerasan Shore bawah) dan zon lumbar dengan geometri rusuk yang diperkukuh untuk menahan pemampatan jangka-panjang di bawah berat badan.

Parameter struktur utama yang mempengaruhi jangka hayat termasuk:

ketebalan dinding sel (skala mm)

ketinggian lantunan selepas pemampatan

variasi kekerasan zon sokongan

jarak rongga antara saluran aliran udara

Unsur-unsur struktur ini menentukan bagaimana beban dipindahkan dari lapisan permukaan ke dalam rangkaian elastomer dalaman semasa kitaran tidur.

Gelagat Keletihan Bahan Di Bawah Mampatan Berulang

Jangka hayat tilam TPE sangat dipengaruhi oleh kelesuan mampatan kitaran, di mana pemuatan berulang menyebabkan ubah bentuk secara beransur-ansur rantai molekul elastomer. Semasa penggunaan-panjang, bahan mengalami kelonggaran tekanan di bawah tekanan badan yang berterusan, biasanya antara 20–70 kg beban teragih bergantung pada postur tidur.

Tingkah laku keletihan dinilai melalui:

ujian mampatan kitaran (ribuan kitaran beban)

ukuran pengekalan ketinggian lantunan

pengesanan kedalaman lekukan permukaan

Jika sebatian TPE mempunyai kestabilan pautan silang yang tidak mencukupi, tulang rusuk sokongan mungkin kehilangan keanjalan berhampiran-zon tekanan tinggi seperti kawasan sentuhan pinggul dan bahu. Ini membawa kepada ubah bentuk kekal saluran aliran udara dan mengurangkan kelajuan lantunan struktur.

Penuaan bahan dipercepatkan di bawah:

high humidity environments (>70% RH)

elevated ambient temperature (>30 darjah)

beban berterusan tanpa selang rehat

Geometri Sokongan Beracuan dan Taburan Beban

Geometri acuan mentakrifkan cara beban menegak diagihkan merentasi permukaan tilam. Tidak seperti blok buih, tilam TPE bergantung pada rusuk struktur bersegmen dan rongga aliran udara untuk memindahkan daya ke sisi.

Parameter terkawal acuan utama-:

ketebalan rusuk (beban-lajur galas)

kedalaman rongga (jarak perjalanan mampatan)

pembahagian zon (bahu/lumbar/pinggul)

kesinambungan saluran aliran udara

Apabila berat badan dikenakan, beban dipindahkan melalui struktur rusuk ke dalam rongga bersebelahan, mengurangkan kepekatan tegasan setempat. Jika jarak rusuk terlalu lebar, ubah bentuk menjadi tidak sekata; jika terlalu sempit, rintangan aliran udara meningkat dan kecekapan lantunan berkurangan.

Di Rina, geometri acuan dilaraskan mengikut:

taburan tekanan badan sasaran

ketinggian tilam selepas lantunan

had pembungkusan mampatan (reka bentuk pek-gulungan)

Parameter ini secara langsung menjejaskan-kestabilan struktur jangka panjang.

Penuaan Terma dan Keadaan Pendedahan Persekitaran

Kelakuan bahan TPE berubah di bawah-pendedahan jangka panjang kepada variasi suhu. Elastomer termoplastik menjadi lembut di bawah haba tinggi dan mengeras di bawah suhu rendah, menjejaskan prestasi lantunan.

Keadaan persekitaran biasa yang mempengaruhi jangka hayat:

suhu penyimpanan: 5 darjah –40 darjah

suhu pengangkutan dalam bekas: sehingga 50 darjah semasa penghantaran musim panas

pendedahan kelembapan semasa pengangkutan laut

Penyebab penuaan terma:

pengurangan secara beransur-ansur dalam modulus elastik

pemulihan perlahan selepas pemampatan

pembentukan retakan mikro-di persimpangan rusuk

Pendedahan UV dalam persekitaran storan tidak-bertutup juga boleh merendahkan rantai molekul permukaan, terutamanya berhampiran tepi terdedah teras tilam jika pembungkusan rosak.

Pengaruh Pembungkusan Mampatan pada-Pemulihan Jangka Panjang

Tilam TPE selalunya dihantar dalam bentuk pek-gulungan termampat, di mana tekanan vakum mengurangkan volum untuk kecekapan kontena. Semasa pemampatan, saluran aliran udara dalaman runtuh di bawah tekanan luaran yang seragam.

Parameter mampatan kritikal:

nisbah mampatan (tahap pengurangan volum)

tempoh penyimpanan dalam pembungkusan tertutup

masa pemulihan pulih selepas membongkar

Jika mampatan melebihi had reka bentuk struktur, persimpangan rusuk mungkin mengalami ubah bentuk plastik kekal. Langkah-langkah ujian pemulihan:

masa pemulihan ketinggian-penuh

simetri tepi selepas pengembangan

keseragaman pembukaan semula rongga

Storan lanjutan dalam keadaan termampat (beberapa minggu) meningkatkan risiko lantunan semula tertunda dalam-zon ketumpatan tebal.

Sistem Penutup Fabrik dan Antara Muka Pakai Mekanikal

Lapisan fabrik luar berfungsi sebagai antara muka mekanikal antara sentuhan manusia dan teras elastomer. Bahan biasa termasuk poliester rajutan atau fabrik regangan dengan sifat pemulihan elastik.

Memakai-faktor jangka hayat yang berkaitan termasuk:

keletihan kitaran zip (kitaran buka/tutup)

pengekalan ketegangan kain

ketumpatan jahitan jahitan (jahitan per cm)

lelasan permukaan semasa pergerakan putaran

Semasa-penggunaan jangka panjang, daya ricih berulang antara pergerakan badan dan permukaan fabrik boleh menyebabkan penipisan setempat berhampiran zon sentuhan-tinggi seperti kawasan bahu.

Untuk reka bentuk yang boleh dibasuh, kitaran basuh berulang pada suhu air 30 darjah –40 darjah secara beransur-ansur boleh mengurangkan keanjalan fabrik, menjejaskan kesesuaian permukaan tilam secara keseluruhan.

Konsistensi Pengeluaran dan Kawalan Kestabilan Kelompok

Konsistensi jangka hayat merentas kelompok pengeluaran bergantung pada kawalan kelikatan bahan, suhu acuan dan masa kitaran penyejukan semasa pengacuan suntikan.

Pembolehubah pengeluaran utama:

kestabilan suhu cair (julat kawalan darjah)

ketekalan tekanan suntikan

tempoh penyejukan setiap kitaran acuan

sisihan kelikatan kumpulan bahan

Jika penyejukan tidak sekata, tegasan dalaman mungkin kekal dalam struktur rusuk, yang membawa kepada ubah bentuk tertunda di bawah-beban jangka panjang. Variasi dimensi antara kelompok juga boleh mempengaruhi tingkah laku mampatan pembungkusan dan keseragaman lantunan.

Di Rina, pemeriksaan kelompok termasuk:

ukuran sisihan ketinggian lantunan

ujian ketekalan kekerasan merentas zon

pemeriksaan integriti saluran aliran udara

Kawalan Kejuruteraan OEM di Rina

Untuk projek tilam TPE OEM, jangka hayat dikawal pada peringkat reka bentuk kejuruteraan dan bukannya ujian-pasca pengeluaran. Rina menyepadukan parameter struktur, bahan dan pembungkusan sebelum pengeluaran besar-besaran.

Pembolehubah kawalan kejuruteraan termasuk:

pemetaan zon sokongan berdasarkan taburan tekanan badan

reka bentuk tetulang rusuk di kawasan lumbar

pelarasan ketumpatan saluran aliran udara

definisi had pembungkusan mampatan

Pengesahan prototaip termasuk ujian mampatan kitaran di bawah keadaan beban berulang untuk mensimulasikan-senario penggunaan jangka panjang. Mod kegagalan seperti keruntuhan rusuk, lantunan tertunda atau ubah bentuk tepi dianalisis sebelum pemuktamadkan acuan.

Oleh itu, jangka hayat ditentukan oleh interaksi:

geometri struktur (reka bentuk acuan)

rintangan keletihan bahan (formulasi TPE)

pendedahan alam sekitar (suhu/kelembapan)

sejarah mampatan (keadaan pembungkusan dan pengangkutan)
