Definisi Struktur Bantal TPE Honeycomb

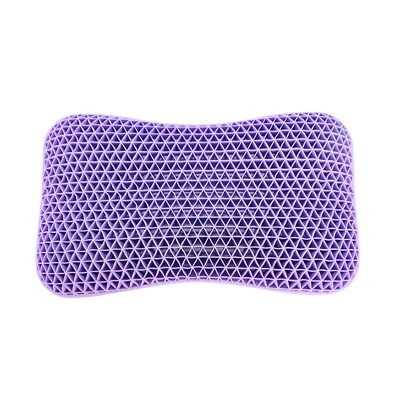

Bantal TPE sarang lebah terdiri daripada teras sokongan elastomer termoplastik yang mengandungi sel aliran udara heksagon yang saling bersambung. Tidak seperti busa memori poliuretana yang bergantung pada keruntuhan buih untuk ubah bentuk, struktur TPE memindahkan tekanan melalui dinding sel elastik. Geometri grid dalaman mengawal kelajuan lantunan, rintangan aliran udara, dan pengedaran sokongan leher.

Di Rina, struktur sarang lebah dikonfigurasikan mengikut kedudukan tidur dan keperluan pembungkusan sebelum pengeluaran acuan bermula. Konfigurasi tidur sisi-biasanya mengandungi zon sokongan tepi yang lebih tebal untuk menahan mampatan bahu, manakala reka bentuk tidur-belakang mengurangkan ketinggian tengah untuk mengagihkan tekanan serviks dengan lebih sekata.

Parameter kejuruteraan biasa termasuk:

diameter sel

ketebalan dinding

ketinggian bantal selepas lantunan

nisbah pemulihan mampatan

elaun pengecutan kain

Nilai struktur ini secara langsung mempengaruhi dimensi acuan dan tingkah laku pembungkusan mampatan.

Penyediaan dan Pencampuran Bahan Mentah

Kompaun TPE disediakan dengan mengadun pelet elastomer, agen pelembut, dan penstabil haba di bawah keadaan pemanasan terkawal. Kelikatan bahan menjejaskan kestabilan aliran semasa pengisian acuan. Jika kelikatan meningkat melebihi julat sasaran, pembentukan sel yang tidak lengkap mungkin berlaku berhampiran saluran aliran udara yang sempit.

Semasa pengeluaran, bahan dipanaskan sehingga sebatian mencapai keadaan cair yang stabil sesuai untuk pengacuan suntikan. Pengendali memantau:

tingkah laku aliran cair

turun naik suhu

kandungan lembapan pelet

pencemaran bahan

Kelembapan berlebihan di dalam pelet TPE boleh menghasilkan lompang dalaman selepas dibentuk. Lompang ini mungkin mengurangkan sokongan struktur berhampiran zon sentuhan beban tinggi-seperti kawasan sokongan leher.

Projek eksport yang berbeza mungkin memerlukan konfigurasi kekerasan yang berbeza bergantung pada keadaan iklim dan pilihan tidur. Struktur yang lebih lembut biasanya meningkatkan pematuhan permukaan, manakala kekerasan yang lebih tinggi mengurangkan ubah bentuk-jangka panjang di bawah pemampatan berulang.

Reka Bentuk Acuan dan Pembentukan Suntikan

Acuan menentukan geometri aliran udara dan taburan tekanan struktur bantal akhir. Bantal TPE Honeycomb biasanya menggunakan acuan berbilang-rongga yang mengandungi saluran heksagon yang saling bersambung yang memandu aliran bahan semasa suntikan.

Semasa pembentukan, TPE cair memasuki rongga di bawah tekanan terkawal. Jika tekanan suntikan terlalu rendah, sel aliran udara mungkin tidak terbentuk sepenuhnya. Jika tekanan menjadi berlebihan, bahagian dinding nipis mungkin berubah bentuk selepas disejukkan.

Jurutera acuan mengawal:

kedudukan pintu pagar

kedalaman rongga

jarak saluran aliran udara

susun atur talian penyejukan

struktur pengudaraan

Di Rina, susun atur acuan dilaraskan mengikut dimensi bantal dan sasaran pembungkusan mampatan. Projek pek-gulungan selalunya memerlukan tetulang berhampiran zon pinggir kerana mampatan vakum memindahkan daya tertumpu ke arah perimeter bantal semasa penyimpanan dan pengangkutan muatan laut.

Penyejukan dan Penstabilan Struktur

Selepas pembentukan suntikan, teras bantal yang dibentuk memasuki peringkat penyejukan. Tempoh penyejukan menjejaskan kestabilan dimensi dan konsistensi lantunan. Penyejukan yang tidak sekata boleh menyebabkan pengecutan setempat berhampiran kawasan sokongan padat.

Struktur sarang lebah menjadi stabil apabila tenaga haba dalaman hilang melalui saluran aliran udara. Sistem penyejukan mengawal:

suhu permukaan acuan

peredaran aliran udara

tempoh penyejukan

rintangan ubah bentuk

Jika kitaran penyejukan dipendekkan secara berlebihan, tekanan haba sisa mungkin kekal di dalam struktur TPE. Semasa-pembungkusan mampatan jangka panjang, tegasan ini boleh menjana herotan tepi atau lantunan tidak sekata selepas dibongkar.

Pasukan pengeluaran biasanya memeriksa:

simetri dinding

kesinambungan rongga aliran udara

kelurusan tepi

pemulihan permukaan selepas pemampatan

Pemeriksaan ini membantu mengelakkan ketidakkonsistenan struktur antara sampel dan pengeluaran pukal.

Pemprosesan Permukaan dan Pemasangan Sarung Bantal

Selepas penstabilan struktur, teras TPE dipasang dengan penutup fabrik boleh tanggal. Bahan penutup mungkin termasuk poliester rajutan, fabrik benang penyejuk atau struktur tekstil berlubang yang direka bentuk untuk memindahkan haba dan lembapan dari permukaan sentuhan.

Toleransi jahitan menjejaskan kestabilan fit selepas pemulihan mampatan. Jika pengecutan fabrik melebihi peruntukan yang telah ditetapkan, kedutan permukaan atau pengangkatan sudut mungkin berlaku selepas membongkar.

Operator pemasangan menjajarkan:

kedudukan zip

kelengkungan tepi

ketegangan kain

bukaan pengudaraan

Projek bantal boleh basuh juga memerlukan ujian kitaran zip berulang kerana regangan berulang berhampiran jahitan sudut boleh melemahkan integriti jahitan semasa pencucian komersial.

Pembungkusan Mampatan dan Ujian Pemulihan

Bantal TPE Honeycomb kerap dimampatkan vakum untuk pengangkutan eksport. Ujian mampatan mengesahkan sama ada struktur aliran udara boleh pulih selepas penyimpanan lanjutan di dalam pembungkusan tertutup.

Semasa ujian, jurutera mengukur:

tempoh lantunan semula

pemulihan sudut

pembukaan semula saluran aliran udara

ubah bentuk kekal

Jika nisbah mampatan melebihi had pemulihan struktur, dinding sel dalaman mungkin runtuh secara kekal. Mod kegagalan ini biasanya muncul berhampiran-saluran aliran udara dinding nipis selepas-tempoh muatan kontena yang lama.

Simulasi penghantaran kontena juga menilai tekanan tindanan karton. Beban palet yang tinggi boleh memindahkan daya menegak ke dalam struktur bantal semasa pengangkutan muatan laut yang berlangsung selama beberapa minggu.

Pemeriksaan Kualiti Semasa Pengeluaran Besar-besaran

Pemeriksaan pengeluaran besar-besaran memfokuskan pada ketekalan struktur dan bukannya penampilan sahaja. Operator memeriksa:

dimensi siap

simetri pantulan

sisihan ketebalan dinding

integriti rongga aliran udara

kestabilan pemulihan mampatan

Teras bantal juga diperiksa untuk pencemaran, pengisian tidak lengkap, dan koyak tepi berhampiran bahagian aliran udara yang sempit. Variasi dimensi antara kelompok pengeluaran boleh menjejaskan ketumpatan pembungkusan dan konsistensi tindanan runcit.

Untuk pesanan OEM, sistem pengesanan kod bar dan pengecaman kelompok disepadukan ke dalam aliran kerja pembungkusan untuk memudahkan pengurusan pengisihan dan penggantian gudang.

Konfigurasi OEM dan Pelarasan Pengeluaran

Projek bantal TPE sarang lebah OEM biasanya memerlukan pelarasan pada struktur, fabrik, pembungkusan dan geometri sokongan. Pasaran yang berbeza boleh meminta:

zon bahu yang lebih lembut

ketinggian lantunan yang lebih rendah

integrasi fabrik penyejukan

sistem penutup boleh dibasuh

format pembungkusan termampat

Di Rina, pasukan kejuruteraan menyelaraskan konfigurasi acuan, kekerasan bahan, toleransi jahitan dan pemampatan pembungkusan sebelum pengeluaran pukal bermula. Penyelarasan ini membantu mengekalkan tingkah laku aliran udara yang konsisten dan pemulihan struktur selepas-penghantaran jarak jauh dan kitaran mampatan berulang.
